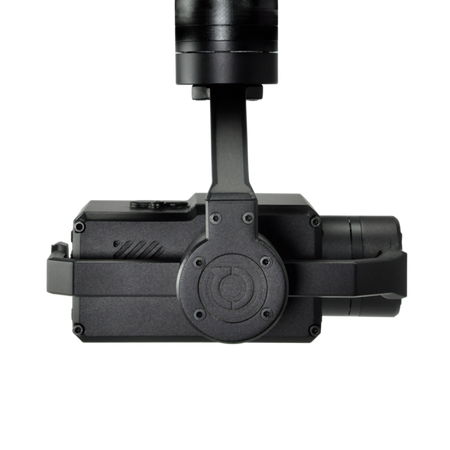

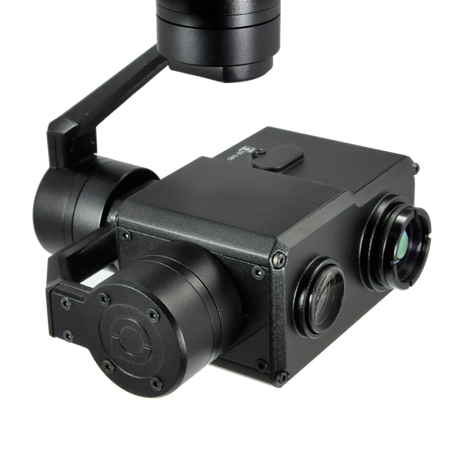

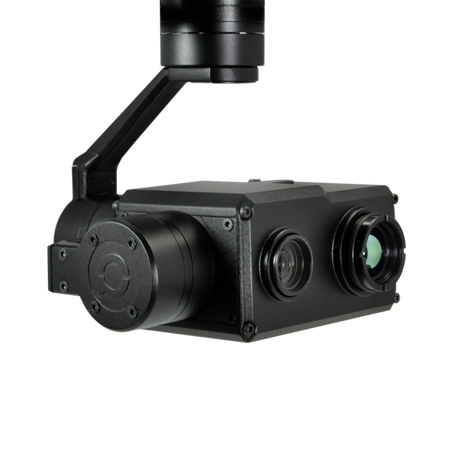

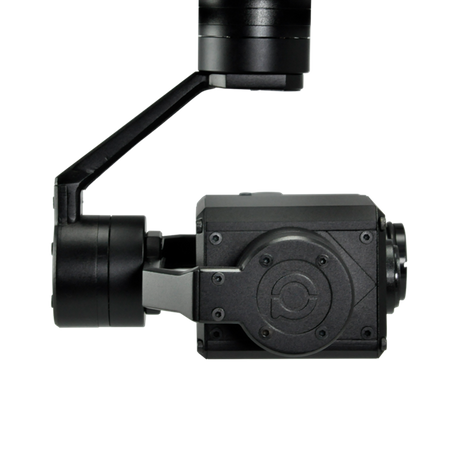

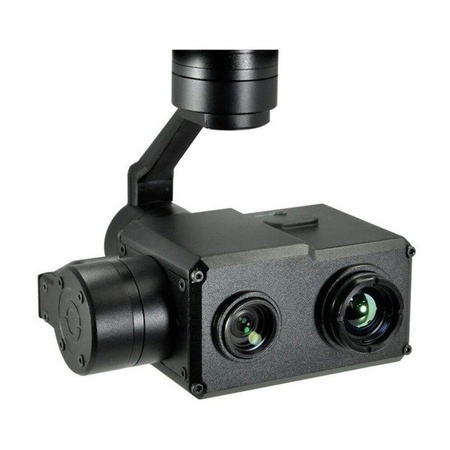

Kamera termowizyjna Viewpro Mini Z10TIR 10x zoom
Kamera Viewpro Z10TIR to 3-osiowy stabilizowany gimbal z 10-krotnym zoomem optycznym i oświetleniem laserowym o zasięgu 300 metrów. Gimbal oparty na technologii sterowania silnikiem FOC, wykorzystuje precyzyjny koder w każdym silniku. Obsługiwany przez aplikację "DJI Pilot" może spełniać wiele funkcji, takich jak: zdjęcia lub nagrania z 10-krotnym zoomem optycznym, śledzenie obiektów, zdjęcia i wideo nocne za pomocą wbudowanej kamery termowizyjnej.
Kamera Viewpro Z10TIR może być wykorzystywana przez służby wojskowe, policję, straż pożarną a także w dziedzinie poszukiwań, obserwacji i ratownictw.
Ten najnowocześniejszy model kamery charakteryzuje się niewielką wagą i niskim zużyciem energii. Jest kompatybilny z platformami DJI M200/M210/M210 RTK (V1 i V2) korzystających z technologii DJI Skyport i oprogramowania DJI Pilot.
10-krotny zoom optyczny i kamera termowizyjna
Z10TIR to wysoce zoptymalizowana kamera 3-osiowa z precyzyjną kontrolą obrotu silników z dokładnością sterowania ±0,01°. Obrót kamery o 360° jest możliwy dzięki zaawansowanej konstrukcji gimbala. Stabilny, płynny obraz może być przechwytywany nawet podczas lotu z dużą prędkością. Obraz z kamery termowizyjnej pozwoli wykonywać nocne inspekcje z mnogością doboru barw oraz systemem automatycznego śledzenia obiektu.
Automatyczne śledzenie obiektu
Algorytm śledzenia, łącząc się z algorytmem odzyskiwania brakujących obiektów, pozwalają na osiągnięcie stabilnego śledzenia celu. Obsługuje niestandardowe OSD użytkownika posiada bramkę śledzenia oraz kursor krzyżowy co pozwala na dokładniejszy podgląd informacji o śledzeniu. Prędkość śledzenia wynosi do 32 pikseli/klatkę, wielkość obiektu wynosi od 16x16 do 160x160 pikseli przy minimalnym stosunku sygnału do szumu (SNR) 4dB.
Specyfikacja techniczna Viewpro Z10TIR
| Podstawowe parametry | |
| Napięcie pracy | 12V ~ 16V |
| Napięcie wejściowe | 3S ~ 4S |
| Max pobór prądu | 550mA @ 12V |
| Średni pobór prądu | 450mA @ 12V |
| Pobór mocy | ≤ 6.6W |
| Temperatura pracy | -40℃ ~ +60℃ |
| Wyjście video | Skyport |
| Pamięć wewnętrzna | SD card (do 128G, class 10, FAT32 or ex FAT format) |
| Metoda kontroli | DJI Pilot |
|
Specyfikacja gimbala |
|
| Pitch/Tilt | ±90° |
| Roll | ±85° |
| Yaw/Pan | ±360°*N |
| Wibracje | Pitch/Roll: ±0.01°, Yaw：±0.01° |
| Przycisk centrowania | √ |
|
Specyfikacja kamery |
|
| Sensor | SONY 1/3" CMOS |
| Jakość | Full HD 1080 (1920*1080) |
| Pixele | 4.08MP |
| Zoom optyczny | 10x, F=3.2~33.6mm |
| Zoom cyfrowy | Brak |
| Minimalny dystans obiektu | 10mm(bez zoomu) do 800mm(pełny zoom) |
| Poziomy kąt widzenia | Bez zoomu 62° ~ Pełny zoom 6.5° |
| System synchronizacji | Skanowanie progresywne |
| Stosunek sygnału go szumu | więcej niż 52dB |
| Minimalne oświetlenie | 0.5lux@F1.8, 50%, 1/30s |
| Zakres oświetlenia | 100 lx ~100,000 lx |
| Wzmocnienie | Auto/Manual |
| Balans bieli | ATW1 (Narrow), ATW2 (Wide), single touch, manual (B, R) |
| Migawka | 1/1s do 1/10,000s, 22 stopni |
| Kompensacja ekspozycji | -12dB ~ +12dB (13 stopni) |
| Kompensacja podświetlenia | Tak |
| Sterowanie przysłoną | 16 stopni |
| OSD | Tak |
| Format zdjęć | JPEG |
| Format Video | MP4 |
|
Śledzenie obiektów |
|
| Aktualizacja zmiany pixela | 50Hz |
| Opóźnienie zmiany pixela | <10ms |
| Minimalny kontrast obiektu | 5% |
| SNR | 4 |
| Minimalna wielkość obiektu | 16*16 pixel |
| Maksymalna wielkość obiektu | 160*160 pixel |
| Prędkość śledzenia | ±32 pixeli/klatkę |
| Czas zapamiętania obiektu | 100 klatek (4s) |
| Średnia wartość pierwiastka kwadratowego szumu położenia obiektu | < 0.5 pixela |
|
Specyfikacja kamery termowizyjnej |
|
| Obiektyw | 19mm |
| Kąt widzenia poziomy | 32° |
| Kąt widzenia pionowy | 24° |
| Pole widzenia | 39.4° |
| Detekcja (Człowiek) | 559 metrów |
| Rozpoznanie (Człowiek) | 140 metrów |
| Weryfikacja (Człowiek) | 70 metrów |
| Detekcja (Samochód) | 1714 metrów |
| Rozpoznanie (Samochód) | 428 metrów |
| Weryfikacja (Samochód) | 214 metrów |
| Tryb pracy | Niechłodzona długofalowa kamera termowizyjna (8μm~14μm) |
| Rozdzielczość | 640*480 |
| Wielkość picela | 17μm |
| Metoda ostrzenia | Atermalna soczewka stałoogniskowa |
| Korekcja emisji | 0.01~1 |
| NETD | ≤50mK (@25℃) |
| MRTD | ≤650mK |
| Poprawa obrazu | Automatyczne dostosowanie kontrastu i balansu bieli |
| Palety kolorów | Gray Scale, pseudo color, Iron Oxide Red, Rainbow, Color |
| Automatyczna korekta | Tak (brak migawki) |
| Zoom cyfrowy | 1x ~ 4x |
| Synchronizacja czasu | Yes |
| Pomiar temperatury | Wykres temperatur (kolorowy), max temperatura, min temperatura, temperatura centrum (Opcjonalnie) |
| Ostrzeżenia temperaturowe | 0℃~100℃ |
|
Specyfikacja śledzenia obiektu w termowizji |
|
| Aktualizacja zmiany pixela | 25Hz |
| Opóźnienie zmiany pixela | <3ms |
| Minimalna wielkość obiektu | 16*16 pixeli |
| Maksymalna wielkość obiektu | 128*128 pixeli |
| Prędkość śledzenia | ±32 pixeli/klatkę |
| Czas zapamiętania obiektu | 100 klatek (4s) |
W zestawie:
- kamera
- walizka transportowa
- instrukcja obsługi
