ZESTAW POMIAROWY - REACH RS2

___________
SPECYFIKACJA.

- Dwuczęstotliwościowy GPS L1/L2, GLONASS L1/L2, BeiDou B1/B2, Galileo E1/E5 oraz SBAS L1.

- Szybka inicjalizacja FIX RTK ~5 s

- Antena eliminująca efekt wielodrożności

- Modem GSM 3.5G

- Wiarygodny pomiary w odległości do 60 km od stacji referencyjnej

- Wbudowane radio typu LoRa, zasięg 8km

- Wi-Fi, Bluetooth

- 16 godzin pracy w trybie rover z użyciem połączenia GSM 3.5G

- NTRIP, VRS, RTCM3

- Norma IP67 - pyło i wodo-odporna konstrukcja

- Rejestracja danych RINEX do 20 Hz

- Dedykowana aplikacja iOS/Android

- Kontroler S50 4.5" Android 3GB RAM, 5000mAh - 12 godzin pracy +uchwyt

- Oprogramowanie Surpad 4.2

- Tyczka carbonowa składana 2,4 m

___________
KOMPLETNY ZESTAW POMIAROWY GNSS.

Przetestowany w terenie zestaw pomiarowy GNSS w skład którego wchodzą:

- precyzyjny odbiornik Reach RS2 o centymetrowej dokładności pomiaru,

- wodoodporny kontroler S50, z klawiaturą numeryczną - oparty o system Android

- oprogramowanie Surpad 4.2

- wytrzymały metalowy uchwyt na kontroler,

- tyczka GPS/GNSS 2,4 m

___________

OPROGRAMOWANIE SURPAD 4.2

Oprogramowanie SurPad 4.2 jest przeznaczone do wykonywania szerokiego zakresu pomiarów geodezyjnych przy użyciu nowoczesnych odbiorników GNSS oraz innych instrumentów geodezyjnych w tym tachimetrów.

Oprogramowanie SurPad 4.2 umożliwia współpracę z urządzeniami GNSS takich producentów jak:

Emlid (Reach RS2, Reach RS+, Reach M+, Reach M2)

GeoMax (Zenith30, Zenith35Pro)

Unistrong

Geobox (Fora20H, Fora20N, Fora20T, StartKIT)

Hemisphere (S321, S321+)

South

Stonex S9i N

EFT

Hi-Target (V8, V9)

FOIF (A90, A30Pro)

Pentax (G6 Series)

___________
KLUCZOWE ZALETY SURPAD 4.2

· Program obsługuje większość istniejących odbiorników GNSS wykorzystujących uniwersalny protokół NMEA, a także posiada obszerną listę protokołów komunikacyjnych z określonymi modelami.

· Program jest zaimplementowany na najpopularniejszym na świecie systemie operacyjnym Android, co pozwala na wykorzystanie go w praktyce geodezyjnej z najbardziej zaawansowanymi technologicznie metodami przetwarzania informacji (szybki Internet, przechowywanie w chmurze, FTP, Wi-Fi, Bluetooth i NFC).
To właśnie z systemem Android występuję najszerszy wybór kontrolerów - od niedrogich smartfonów po super wydajne i super wytrzymałe komputery polowe.

· Obsługa wychyłomierzy - IMU , bez konieczności kalibracji, zaimplementowana w odbiornikach Geobox Fora20H , Geobox Fora20N , Geobox Fora20T , Stonex S9i N i innych.

· Obszerna biblioteka COGO, modułów pomiaru oraz tyczenia (punkty, drogi, mosty, linie energetyczne itp.)

SurPad 4.2 zapewnia dostęp do wszystkich funkcji i trybów pracy odbiorników GNSS w prostym, intuicyjnym interfejsie.

W tym menu możesz wykonać:

· Zmiana trybu pracy odbiornika (Rover RTK lub zmiana na odbiornik do pomiarów statycznych),

· ustawienie trybów odbioru lub nadawania poprawek różnicowych;

· Kalibracja inercyjnych systemów przechyłu;

· Dostrój zewnętrzne radio podłączone do odbiornika;

· Skonfiguruj algorytm transformacji do lokalnych układów współrzędnych.

· Zarządzaj projektami. Zapisz, stwórz projekt. Skonfiguruj pracę z przechowywaniem w chmurze;

· Wybierz odpowiedni model geoidy

___________

POMIAR

Procedura posiada ulepszony algorytm pomiaru z obsługą funkcji korekcji przechyłu tyczki. W trakcie pomiaru możesz dodawać komentarze, zdjęcia, filmy do każdego punktu.
Podkład googlemaps jako tło. Program posiada szeroki wybór funkcji do obsługi rysunku CAD w tym bardzo skuteczny import plików DXF, bez utraty symboli, stylów czy kolorów linii.

___________

TYCZENIE

Oprócz prostego wyznaczania punktów i linii projektowych, można pracować z projektami drogowymi (punktami, skrzyżowaniami, odcinkami mostów). , linii energetycznych, tyczenia konstrukcji kolejowych i torów, a także wielu innych funkcji.

___________

OBLICZENIA POSIŁKOWE

Oprócz podstawowych procedur pomiaru i tyczenia, program posiada wiele wbudowanych mikro-programów ułatwiających codzienną pracę geodety:

· Program COGO (resekcja, odsunięcie linii, wektor, kąt między liniami, obliczanie przecięcia, uśrednianie punktów)

· Obliczenia ortogonalne

· Zamiana kątów;

· Obwód i obszar;

· Obliczanie objętości;

· Kalkulator;

I wiele innych.

___________

KONTROLER S50

Kontroler wyposażony jest w 4.5 – calowy wyświetlacz IPS Gorilla Glass 3. Ekran zapewnia bardzo dobrą widoczność na zewnątrz i wytrzymałość potwierdzoną normą IP67. Zastosowany czujnik dotyku zachowuje pełna sprawność w warunkach deszczu i przy pracy w cienkiej rękawiczce. Kontrolerem zarządza czterordzeniowy procesor ARM Cortex A53 , na pokładzie modem 4G, połączenia głosowe GSM, WIFI, Bluetooth 2.1 oraz GPS.

Optymalna wielkość wyświetlacza wraz z 3GB DDR3L RAMu oraz akumulatorem o pojemności 5000 mAh zapewnia ciągłą i efektywną pracę sięgającą nawet 12 godzin. Potwierdziliśmy to przy testach wraz z aplikacją PowerGPS II (WIFI+BT). W przypadku włączonego modułu GSM, Bluetooth i WiFi czas skraca się jedynie do ok 10 godzi na jednej baterii. Istnieje możliwość zamówienia dodatkowej baterii, aby sprostać nawet najbardziej wymagającym pomiarom. Bateria przemysłowa nie ulega wstrząsom, a dostęp do niej jest chroniony przez uszczelkę.

Urządzenie charakteryzuje wysoka odporność na bodźce zewnętrzne. Kontroler wraz z załączonym w zestawie metalowym uchwytem przetrwa upadki z wysokości 1.5 metra i zapewni poprawne funkcjonowanie w temperaturze otoczenia w zakresie -20°C ~55°C. Norma IP67 gwarantuje pełną odporność na pył oraz strumień wodny.

Pracę z urządzeniem ułatwia klawiatura numeryczna z funkcją pisania liter, strzałkami w czterech kierunkach Środkowy okrągły przycisk, w zależności od zastosowanego oprogramowania pomiarowego, może służyć np. jako wywołanie pomiaru. Boczne klawisze mogą obsługiwać zarówno głośność dźwięku jak i wywoływać inną funkcję.

Kontroler może służyć jako kolektor danych GNSS lub zwykły smartfon. Umożliwia rozmowy głosowe oraz wysyłanie wiadomości np. SMS/ e-mail. Funkcje multimedialne rozszerza gniazdo słuchawkowe, wbudowany mikrofon oraz głośnik. Ładowanie urządzenia odbywa się za pomocą portu mini-USB lub dostępnej na zamówienie dedykowanej stacji dokującej/ładujacej, będącej jednocześnie PowerBankiem o pojemności 10000mAh, umożliwiającej jednoczesne ładowanie kontrolera i np odbiornika GNSS Reach RS2.

___________

DANE TECHNICZNE

Ekran

Rozmiar ekranu (cale): 4.5" AFFS/IPS LCD 540x960 QHD (Dobrze widoczny w świetle dziennym)

Właściwości:IPS

Gorilla Glass 3

Rozdzielczość:540x960

Typ dotyku:Pojemnościowy, obsługa w deszczu i rękawiczkach

Obudowa

Wymiary (mm)

197 (Długość) x 92 (Szerokość) x 26 (Głębokość)

Waga (g):380

Materiał: ABS

Ochrona IP:IP67

Temperatura pracy (°C):-20 ~ +55

Temperatura w spoczynku (°C):-40 ~ +80

Upadek : MIL-STD-810G/Method516.6/Procedure IV

Wilgotność (RH):5% - 95%

Certyfikaty:CE / EMC / LVD / IP67

Wydajność

Procesor

ARM Cortex A53 Quad Core 1.5G Hz x4

Pamięć RAM (GB):3

Pojemność dysku (GB):32

Bateria (mAh):5000

Żywotność baterii (godziny):12 - 14

System operacyjny

Android® 7.0

Klawiatura:

Numeryczna

Przyciski fizyczne

1x Włącznik

2x Klawisze funkcyjne

1x np Wywołanie pomiaru* (Środek)

2x Prawy klawisz funkcyjny (Głośność / dowolna funkcja)

14 Kierunkowe klawisze

Audio

1x Mikrofon

1x Słuchawka

2x Głośnik

Czujniki

Kamera : 8 Mpx (AF)

Motion sensor

Gravity sensor

Magnetic field sensor

Gyro sensor

Acceleration sensor

opto-sensor

Proximity sensor

Rotation vector sensor

Wejścia/Wyjścia:

1x mini USB

1x Port micro SIM

1x Port micro SD (max. 128GB)

1x PSAM

1x Gniazdo zasilania

Łączność i komunikacja

WIFI:802.11 b/g/n

Dual-Band

Bluetooth 2.1

Nawigacja satelitarna GPS

2G/3G/4G:(2G) 900/1800MHz

(3G) 850/900/2100MHz

Zawartość zestawu

1x Kontroler S50

1x Bateria 5000 mah

1x Pokrowiec

1x Zasilacz 5.25V / 2A

1x Kabel mini USB

___________

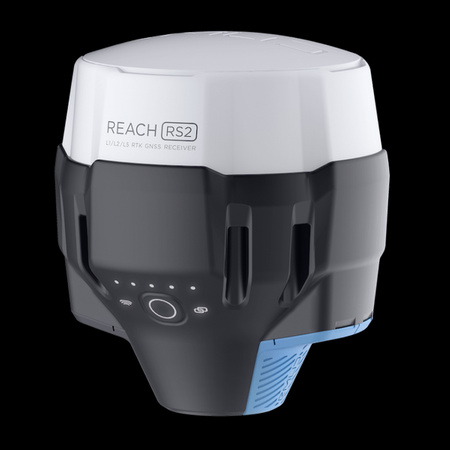

EMLID REACH RS2

Fix w kilka sekund

Reach RS2 osiąga pozycję FIX w kilka sekund i utrzymuje pomiar nawet w trudnych warunkach. Dokładność centymetrową można uzyskać na dystansach powyżej 60 km w trybie RTK oraz 100 km w trybie PPK.

GPS, GLONASS, BeiDou,
Galileo, and QZSS

L1OF, L2OF, L1C/A, L2C,
E1B/C, E5b, B1I B2I

Metoda PPP

Surowe dane RINEX są kompatybilne z OPUS, CSRS-PPP, AUSPOS i innymi usługami PPP, dzięki czemu można uzyskać precyzyjne centymetrowe dokładności w post-processingu.

Wbudowany modem GSM 3.5G

Reach RS2 posiada energooszczędny modem 3.5G HSPA z funkcją 2G co zapewnia znakomity zasięg. Poprawki NTRIP mogą być przekazywane niezależnie od połączenia internetowego w telefonie/ kontrolerze.

22 godziny pracy na jednym ładowaniu

Wydajne akumulatory zapewniają do 22 godzin autonomicznej pracy podczas statycznego rejestrowania danych i do 16 godzin jako rover z wykorzystaniem sieci 3G - nie trzeba już nosić ze sobą zapasowych baterii, nawet w zimne dni. Reach RS2 może być ładowany z dowolnej ładowarki USB nawet w trakcie pracy i pomiaru.

Tryb stacji bazowej
Reach RS2 pozwala skonfigurować własną stację bazową. RS2 przesyła poprawki przez internet za pośrednictwem NTRIP / TCP lub z wykorzystaniem wbudowanego radia LoRa.

Reach RS2 działa z dowolną liczbą klientów w trybie rover i jest zgodny z produktami EMLID oraz odbiornikami innych producentów obsługującymi RTCM3 i NTRIP.

Dodatkowo istnieje możliwość podłączenia zewnętrznego radia za pośrednictwem portu RS-232.

Nawigowanie i sterowanie
Reach RS2 może wysyłać precyzyjne współrzędne przez Bluetooth lub Wi-Fi do telefonu, kontrolera bądź tabletu przekazując dane obserwacyjne do dowolnej aplikacji.

Interfejs RS-232 umożliwia podłączenie Reach RS2 bezpośrednio do systemów automatycznego starowania maszyn.

Kompatybilne aplikacje:

MachineryGuide, AgriBus-Navi, Efarmer, Agripilot.

Format danych: NMEA, ERB, zwykły tekst.

Zaprojektowany z naciskiem na wytrzymałość
Reach RS2 został zaprojektowany do pracy nawet w najtrudniejszych warunkach.

IP67

RS2 jest wodoodporny do 1 m głębokości. Wszystkie złącza są całkowicie uszczelnione i zabezpieczone przed wodą i kurzem za pomocą zatyczek silikonowych.

-20ºС ... + 65ºС

Reach RS2 został dokładnie przetestowany w warunkach symulujących surowe zimy i najgorętsze lata.

Poliwęglanowa konstrukcja

Poliwęglan jest niezwykle trwałym materiałem stosowanym w szkle kuloodpornym, Poliwęglanowa konstrukcja odbiornika Reach RS2 sprawia, że jest on odporny na uderzenia i uszkodzenia.

Obudowa pokryta
elastometrem
Reach RS2 został pokryty materiałem podobnym do gumy, który tworzy amortyzator wokół całego urządzenia. W wyrafinowanym procesie produkcyjnym elastomer jest trwale związany z polikarbonowym szkieletem. W sytuacji upadku, Reach RS2 odbije się od ziemi.

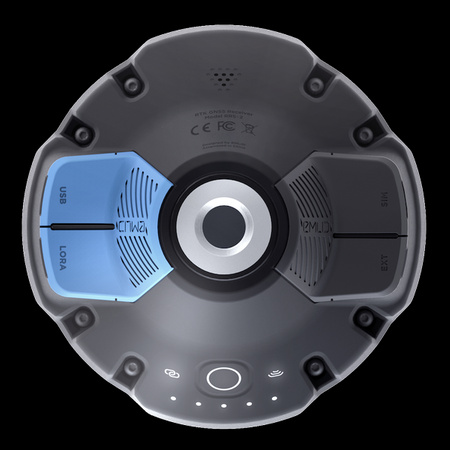

Wytrzymałe mocowanie 5/8″
Gwintowany uchwyt mocujący został zatopiony w szkielet podczas procesu formowania, przez co jest trwale zintegrowany z tworzywem sztucznym. RS2 został tak zaprojektowany, aby metalowy uchwyt działał jako układ chłodzący, przenoszący ciepło z elementów elektronicznych, zapewniając tym samym stabilną pracę nawet podczas wysokich temperatur.

Wbudowane radio LoRa
868/915 MHz

Zasięg działania do 8 km

Radio LoRa może pracować na odległościach do 4 razy dłuższych (w porównaniu z tradycyjnymi radiami FSK, przy tej samej mocy wyjściowej). Dzięki temu Reach RS2 zapewnia solidną wydajność radiową, bez poświęcania żywotności baterii. Radio LoRa może służyć do podłączenia odbiornika w trybie rover do stacji bazowej, alternatywnie dla poprawek dostarczanych przez Internet.

Wytrzymała bateria
LiFePO4

Bateria przemysłowej jakości, dobrze radzi sobie z wysokimi i niskimi temperaturami.

USB-C

RS2 można zasilać i ładować z dowolnego źródła za pośrednictwem portu USB np. przez powerbank.

2 000+ cykli ładowania i rozładowywania przy zachowaniu nominalnej pojemności.

Reach RS2 działa do 22 godzin w trybie rejestrowania statycznego i do 16 godzin w RTK z włączonym modemem GSM.

Kompaktowa i lekka konstrukcja
128 х 142 mm

Niewielki rozmiar urządzenia

950 g

Waży mniej niż typowa tyczka pomiarowa.
