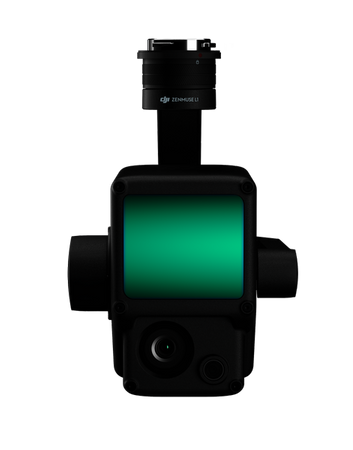

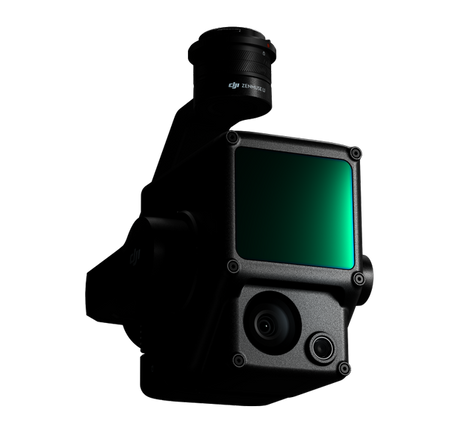

Kamera DJI Zenmuse L1 + DJI Terra

Zenmuse L1 - przejrzystość działania. Najwyższa dokładność

Rozwiązanie Lidar + RGB do fotogrametrii

Zenmuse L1 posiada moduł laserowy Livox Lidar, moduł IMU o wysokiej dokładności oraz kamerę z 1-calową matrycą CMOS na 3-osiowym stabilizowanym gimbalu. W połączeniu z Matrice 300 RTK i DJI Terra, L1 tworzy kompletne rozwiązanie, które dostarcza dane 3D w czasie rzeczywistym, skutecznie rejestrując szczegóły złożonych struktur i dostarczając bardzo dokładne zrekonstruowane modele.

• Zintegrowany skaner laserowy Lidar, kamera RGB i IMU o wysokiej dokładności
• Wysoka wydajność 2 km2 terenu pokrycia w jednym nalocie
• Wysoka dokładność pionowa: 5 cm / pozioma: 10 cm
• Próbkowanie: 240 000 pkt / s
• Obsługuje 3 odbić
• Zasięg wykrywania: 450 m (współczynnik odbicia 80%, 0 klx)
• Poziom ochrony IP44
• Point Cloud LiveView



Cyfryzacja bez kompromisów

Wyjątkowa wydajność
Generowanie modeli chmury punktów w kolorze w czasie rzeczywistym lub zbieranie danych z chmury punktów o powierzchni 2 km2 w jednym nalocie przy użyciu modułu Livox Frame Lidar z kątem widzenia 70 ° i kamerą światła widzialnego z 1-calową matrycą.

Niezrównana dokładność
Renderuj rekonstrukcje z dokładnością do centymetra dzięki wysokiej dokładności IMU, czujnikowi wizyjnemu zapewniającemu dokładność pozycjonowania oraz danych GNSS.

Gotowy na zawołanie
Stopień ochrony IP44 pozwala na działanie L1 w deszczowym lub mglistym otoczeniu. Aktywna metoda skanowania modułu Lidar umożliwia latanie w nocy.

Wizualizuj dane podczas lotu Livox Lidar

• Skaner Lidar zapewniający efektywną chmurę punktów do 100%
• Zakres wykrywania: 450 m (współczynnik odbicia 80%, 0 klx) / 190 m (współczynnik odbicia 10%, 100 klx)
• Efektywne próbkowanie: 240 000 pkt / s
• Obsługa 3 odbić
• Tryb skanowania liniowego i bez powtórzeń

Wszystko w widoku kamery RGB

• 20 MP
• 1-calowa matryca CMOS
• Migawka mechaniczna

Dokładne szczegóły do ​​dyspozycji IMU o wysokiej dokładności

• Dokładność: 0,025 ° (roll/pitch) / 0,08 ° (yaw)
• Sensor wizyjny do dokładnego pozycjonowania
• Połączenie danych GNSS, IMU i RGB



Odtwórz świat w chmurach punktów 3D

Podgląd chmury punktów na żywo
Chmury punktów w czasie rzeczywistym zapewniają natychmiastowy wgląd w dane na miejscu, dzięki czemu operatorzy są informowani, aby szybko podejmować krytyczne decyzje.
Możesz również zweryfikować jakość pracy w terenie, sprawdzając dane chmury punktów natychmiast po każdym locie.

Pomiary i adnotacje
Uzyskiwanie i przekazywanie krytycznych wymiarów w modelu chmury punktów za pomocą pomiarów i adnotacji.

One-stop Post-processing
DJI Terra łączy dane IMU i GNSS do obliczeń chmury punktów i światła widzialnego, a także przeprowadza obliczenia danych POS, dzięki czemu można bez wysiłku generować zrekonstruowane modele i raporty dokładności.

Scenariusze aplikacji

Mapowanie topografii
Szybkie generowanie map topograficznych przy użyciu dokładnych cyfrowych modeli wysokości.

AEC i geodezja
Zarządzaj pełnym cyklem życia projektu za pomocą bardzo dokładnych chmur punktów i modeli 3D.

Reagowanie na sytuacje awaryjne
W każdej porze dnia zbieraj krytyczne informacje w czasie rzeczywistym za pomocą chmur punktów w prawdziwych kolorach.

Organy ścigania
Uzyskaj świadomość sytuacyjną i informacje śledcze w czasie rzeczywistym, aby podejmować świadome decyzje na miejscu.

Zarządzanie rolnictwem i leśnictwem
Uzyskaj wgląd w gęstość roślinności, powierzchnię, wielkość zapasów, szerokość korony i trendy wzrostu.

Specyfikacja techniczna

Produkt
